Le bruit fractal pour faire du grain

Pour mon exploration du grain (bruit) en SVG, je me suis inspiré du tutoriel Grainy Gradients découvert sur css-tricks. Si j’aime l’effet, je ne l’ai pas suivi car ce n’est pas fait pour être dans un seul SVG autonome, mon objectif premier pour le moment. Le grain est bien créé avec un filtre SVG mais il devient ensuite un fichier externe qui sera appliqué comme background-image à un div HTML. Ainsi, j’ai plutôt expérimenté par moi-même, ce qui demande plus de temps mais m’a aussi permis de mieux comprendre et revoir des notions nouvelles et apprises récemment.

Différentes variations

Variation #1

• Positionnement du texte SVG en x et en y avec <tspan>.
• Le grain est un filtre <feTurbulence> de type bruit fractal.
• Le grain est coloré par défaut.
• Le remplissage du cercle est un dégradé linéaire avec une opacité de 0.9 à 0, ce qui laisse paraitre le grain mis sur le carré.

Variation #2

• En donnant un ID au SVG lui-même, il est possible de coloré sont fond, et donc le grain qui est appliqué sur le carré.
• Première exploration de l’élément <animate> : animation de la fréquence de base du filtre feTurbulence de type bruit fractal.
• Ces grains fins sont bien visible sur l’écran d’ordinateur mais sur mon téléphone, ils sont à peine apparant.

Variation #3

• La grosseur du grain est en fonction de la largeur de l'écran ; utilisation de JS pour détecter window.innerWidth et appliquer des valeurs différentes à baseFrequency.
• Utilisation du filtre feGaussianBlur sur le cercle. Avec son dégradé et sa transparence, l'effet créait des bandes. Je découvre que pour éviter cela on doit indiquer l'interpolation colorimétrique sRGB.
• Le filtre contenant le feTurbulence contient aussi l'élément feColorMatrix, avec les paramètres type="saturate" values="0", afin d'enlever toutes les couleurs du grain.

Variation #4

• Cet exemple est une exploration en SVG du paramètre animation-timing-function du CSS.
• Le animation-timing-function est beaucoup plus simple! Surtout avec un outil tel que cubic-bezier.
• Toutefois, une fois que ce sera maitrisé, ça me semble plus puissant car on peut contrôler précisément le temps (keyTimes) de chacune des valeurs (values) des points bézier.
• Dans cet exemple, il y a 7 valeurs, donc 7 palliers, et 7 différentes valeurs de temps.
• Le calcMode permet de recalculer les keySplines lors de l'exécution.
• Pour que ce soit toutefois mieux contrôlable, un outil serait le bienvenu! De futures recherches et expérimentations sont à faire, ces notions ne sont pas simples à intégrer.

Extrait du code pour visualiser l'équivalant SVG d'animation-timing-function

<circle id="cercle-1-25022024" cx="125" cy="112" r="100"
        fill="url(#degrade-4-250224)" filter="url(#cercle-flou-2-25022024)">      <animate attributeName="cx" from="125" to="375" begin="0s" dur="10s"         values="125;150;175;200;250;300;375"
      keySplines="
	0.1 0.8 0.2 1;
	0.1 0.8 0.2 1;
	0.1 0.8 0.2 1;
	0.1 0.8 0.2 1;
	0.1 0.8 0.2 1;
	0.1 0.8 0.2 1"
      keyTimes="0;0.22;0.33;0.55;0.88;0.92;1"
      calcMode="spline" repeatCount="indefinite"/>
  </circle>

Jouer avec les paramètres : masque, filtres feTurbulence, feDisplacementMap et feDiffuseLighting

• Je n'aime pas l'effet du feDiffuseLighting. Je trouve qu'il rend tout terne en plus d'ajouter un contour noir.
• Après recherche et différents essais, ce contour noir ne peut pas être enlevé. Je l'ai floué pour l'atténuer (cercle central).
• Je me suis inspirée du travail de Cassie Evans sur le grain afin de trouver une solution pour ne pas l'avoir en fichier externe, et aussi pour ne pas devoir mettre de la transparence pour le voir. La solution de Cassie est d'appliquer le filtre <feTurbulence> de type bruit fractal sur un <mask> au lieu de le mettre directement sur une forme (rect, circle etc.)
• En mettant donc le filtre sur le masque, et puis le masque sur l'objet, on obtient de belles textures. Évidement de choix de technique dépend de ce que l'on souhaite réaliser.
• Pour ce qui est d'un effet d'éclairage, plus de recherche est à faire, de même qu'explorer les modes de fusion pour donner l'effet sans être nécessairement un feDiffuseLighting.

feComponentTransfer pour travailler le contraste et la luminosité

• Avec le filtre feComponentTransfer, on accède aux canaux RGB avec feFuncR, feFuncG et feFuncB.
• Il est alors possible de jouer avec les attributs slope et intercept afin d'avoir une effet similiare à jouer sur le contraste et le luminosité.
• Cela donne un petit effet mais ce n'est pas aussi drastique que les filtres CSS contrast et brightness.

Un Gif animé comme masque !

Notes

• Animations CSS avec délais au démarrage pour la classe .stop-color-1-22022024 sur les différents palliers de couleurs des dégradés linéaires.
• Les deux dégradés linéaires sont décalés en x et y, façon miroir, pour créer l’effet central de fondu au blanc (avec l’attribut stop-opacity à 0).
• Gif animé déposée dans la bibliothèque des médias de WordPress – url externe.
• D’après l’oiseau de Yoksel sur CodePen.

Extrait du code – visualisation du <mask>

 <defs>
    <mask id="masque-1-25022024" maskunits="userSpaceOnUse" maskcontentunits="userSpaceOnUse">
      <image xlink:href="https://phospixel.com/wp-content/uploads/2024/02/3b04.gif" width="500" height="280"></image>
    </mask>

    <linearGradient id="gr-1-25022024" x1="0" y1="0" x2="100%" y2="100%">
      <stop offset="15%" class="stop-color-1-22022024  stop-color--1" />
      <stop offset="45%" class="stop-color-1-22022024  stop-color--2" />
      <stop offset="55%" class="stop-color-1-22022024  stop-color--2" />
      <stop offset="85%" class="stop-color-1-22022024  stop-color--3" />
    </linearGradient>

    <linearGradient id="gr-2-25022024" x1="0" y1="100%" x2="100%" y2="0%">
      <stop offset="15%" class="stop-color-1-22022024  stop-color--4" />
      <stop offset="45%" class="stop-color-1-22022024  stop-color--5" stop-opacity="0" />
      <stop class="stop-color-1-22022024  stop-color--5" stop-opacity="0" />
      <stop offset="85%" class="stop-color-1-22022024  stop-color--6" />
    </linearGradient>
  </defs>

  <g mask="url(#masque-1-25022024)" class="mouvement-1-22022024">
    <rect fill="url(#gr-1-25022024)" width="100%" height="100%"></rect>
    <rect fill="url(#gr-2-25022024)" width="100%" height="100%"></rect>
  </g>

Les masques (et un début de solution aux problèmes de dessin)

1. Quatre variations avec un masque animé

Expérimentation avec un masque comportant un dégradé

Exercice de base faisant parti du tutoriel Learn SVG Animation – With HTML, CSS & Javascript sur Udemy.

Base

Technique de l’élément SVG <mask>

Extrait de code pour visualiser qu’il faut déboubler les <path>s dans l’élément <mask>, et ensuite les afficher. Ici, on applique le masque au tube (#devoile) alors que le cercle reçoit une animation CSS (#demasque-1-2102024).

<defs>
  <mask id="devoile">
    <path class="tube" fill="#020202" d="M136.07 ..." />
    <circle id="demasque-1-2102024" fill="#fff" cx="66.836" cy="50.356" r="34" />
  </mask>
</defs>

<path mask="url(#devoile)" fill="#020202"class="tube" fill="gray"d="M136.07 ..." />
<circle id="demasque-1-2102024" fill="none" cx="66.836" cy="50.356" r="34" />
</svg>

Un avancement pour la préparation des SVG dans Adobe Illustrator

Pour l’exercice de masque, le mot EXPERIMENT en SVG était fourni. J’ai voulu faire mon propre mot et comme les tutos ne montrent pas comment préparer les fichiers SVG, j’ai eu à chercher comment faire pour créer un seul et unique path dans Adobe Illustrator car mon exercice ne fonctionnait pas 🙁 C’est en ouvrant le fichier fournit que j’ai remarqué dans les calques qu’il s’agissait d’un compound path et non pas d’un path!

Enfin, ceci pourrait régler, en partie, les problèmes de dessin rencontré jusqu’à présent, notament avec les signatures, pour avoir un seul path et donc une seule animation continue. Pour ce, il faut faire un Compound path (Object > Coumpound Path > Make).

Variation #1

J’ai voulu rendre l’effet de dévoiler quelque chose de flou avec un verre ou une loupe, en plus d’ajouter un trait autour du cercle.

Variation #2

Je n’ai pas aimé que le flou reste lorsque l’animation de dévoilement passe. J’ai donc retravaillé pour rendre l’effet souhaité.

Comprendre la variation #2 : deux masques et 4 cercles animés

Un cercle qui dévoile le texte et un cercle qui masque le texte flou, et chacun d’eux ont un deuxième cercle avec le contour noir (stroke) qui les suivent.

2. Masque avec un png externe

Je l’avais déjà fait lorsque je testais du grain pour une première fois. Cette fois-ci l’image est externe, dans les <defs>, et ensuite appliqué comme un masque. Le résultat est pas mal mieux que celui obtenu avec un filtre de grain dans Adobe Illustrator.

  <defs>
    <mask id="masque-1-20022024">
      <image height="400" width="600" x="0" y="0"
        xlink:href="https://phospixel.com/
              wp-content/uploads/2024/02/photos....png"
    </mask>
</defs>
<text x="22" y="100" class="texte-01-20022024"
        mask="url(#masque-1-20022024)">Texture type Alpha
</text>

• Le positionnement x et y permet de déplacer l’image dans le masque.
• Le PNG est une texture en valeurs de gris. Il agit tel tout masque alpha : le noir bloque et le blanc laisse passer la couleur.
• Le fichier png est dans la bibliothèque de WordPress, celà allège le code de plus de 14 milles lignes!!
• Remarquez le xlink, sa fin est déjà annoncée avec le SVH 2, une solution CSS serait à privilégier.

image height="400" weight="600" : un problème à régler pour l’adaptabilité ?

Mask vs clipPath et clip-path

Même si je n’ai pas encore tester les clipPath (SVG) ou clip-path (CSS), je sais qu’ils permettent d’afficher ou non une partie d’une image. Je me demandais par contre le contexte d’utilisation par rapport aux masques et cet article très imagé aborde très bien la question.

En gros, les masques sont beaucoup plus puissant car on peut faire des dégradés. Les clipPath c’est noir ou blanc, ça passe ou pas, c’est visible ou non, il n’y a pas d’entre-deux.

Nouvelle signature, nouveaux problèmes de dessin

J’ai voulu refaire ma signature car je n’étais pas satisfaite du résultat de ma première version. Au lieu d’utiliser ma tablette, son crayon et Clip Studio Pro, j’ai suivi à la lettre la technique présentée dans le tutoriel de Code with Sam sur udemy : avec Adobe Illustrator, écrire avec le crayon et un trait de 1pt. Voici le résultat :

Après optimisation avec SVG OMG, je reporte le code obtenu dans VS Code et anime le stroke-dashoffset. Le résultat est loin d’être celui recherché! On dirait que ce n’est pas le même code SVG que le premier ci-haut mais oui, c’est bien pareil. La technique d’animation du trait ne fonctionne donc pas encore car le trait est double.

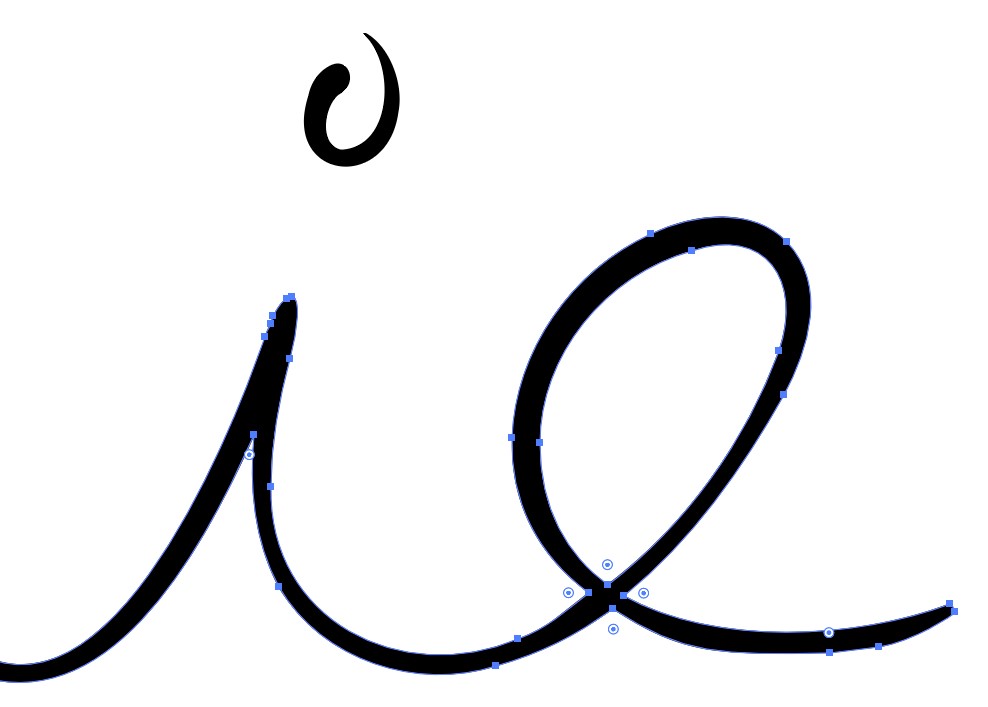

Une capture d’écran montrant le trait dans Illustrator. Ceci n’est donc pas un trait pour le SVG même si ce l’est pour Adobe : il n’y a aucun remplissage, ce n’est qu’un trait de 1pt.

Pour m’approcher de l’objectif souhaité, j’ai éliminé du code des <path>s directement dans VS Code. L’animation ne jouerait pas en boucle normalement mais elle est en continu pour observation. Remarquez que lorsqu’il y a des rondeurs, le trait remonte ensuite sur le chemin d’où il venait.

Post

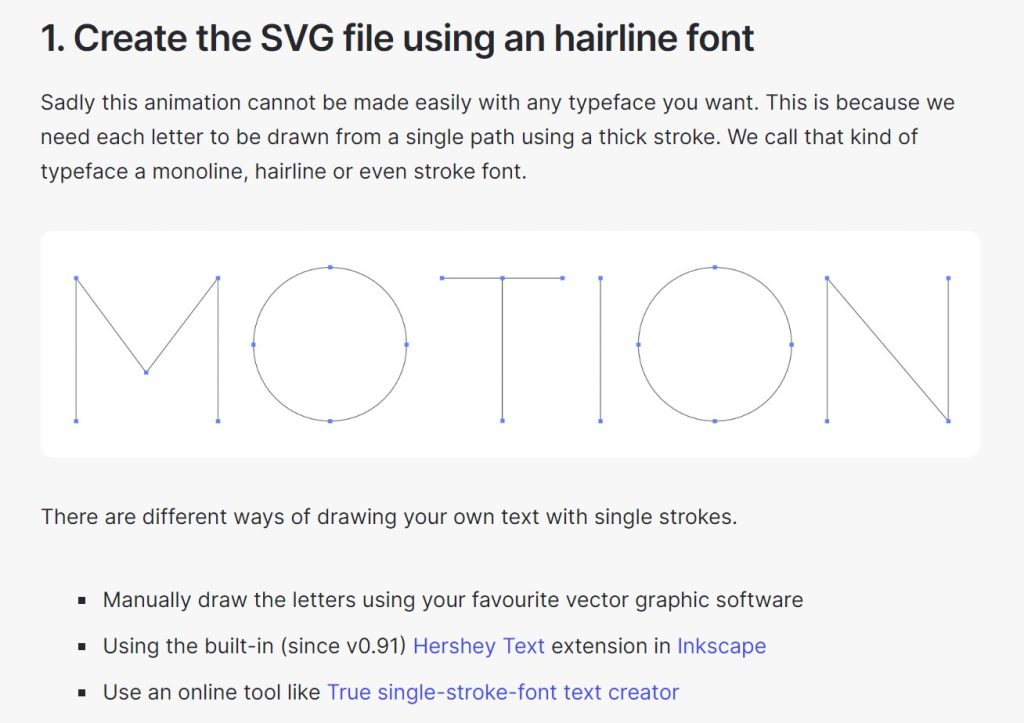

Je n’ai pas encore découvert comment régler le problème pour une signature manuscrite, en utilisant Adobe Illustrator. Par contre, en lisant un autre tutoriel, sur un autre sujet mais qui utilise aussi la technique d’animation avec le stroke-dashoffset, l’auteur, Louis Hoebregts, donne ces informations :

Ainsi, il semble bien possible de pouvoir le faire de manière manuscrite. Ses indication sur le trait unique éclaire. Peut-être serait-ce plus simple avec Inkscape. J’ai toujours voulu l’essayer (et m’affranchir d’Adobe 😉 ).

La balise defs et où appliquer les styles

L’élément <defs> sert à définir des propriétés supplémentaires de type XML. Dans le contexte d’un SVG, on l’utilise souvent pour y circoncir des propriétés souvent stylistiques non CSS. Par exemple, un dégradé <linearGradient> devrait être définit à l’intérieur d’une balise <defs>, de même qu’un <mask> et un <filter> .

<defs>
   <linearGradient id="insta-1-20022024">
      <stop offset="0%" stop-color="#f8ED34"/>
      <stop offset="50%" stop-color="#FF3966"/>
      <stop offset="100%" stop-color="#33207f"/>
   </linearGradient>
</defs>

<text fill="url(#insta-1-20022024)" style="font-family:&quot;Roboto&quot;,&quot;Arial&quot;,sans-serif;font-weight:700;font-size:2.6rem;pointer-events:none" transform="translate(91.545 64.47)">PhōsPixel
</text>

Le fill est déinit ici inline mais il pourrait être appliqué dans le style. Il semble toutefois que ce soit plus optimal inline, pour la publication. SVG OMG, l’optimiseur de code, replace la majorité des styles inline, à l’exception des @keyframe, ou si un même style s’adresse à plusieurs éléments.

Ma règle pour les styles

• Utiliser la balise <defs> pour les styles propres aux SVG <linearGradient>, <mask>, etc.
• Favoriser le CSS le plus possible car le code est plus clair et plus facile à modifier lorsqu’on le crée.
• Optimiser avec SVG OMG et le laisser replacer le CSS inline. Mais attention, parfois cela détruit ce que je voulais faire!

transform et transform

Il y a des situations où on doit absolument utiliser le inline. Par exemple, il est impossible d’envoyer le tranform dans le <style> car le CSS ne comprend pas comment appliquer la translation. Par rapport à quoi? On n’est pas en HTML et le SVG lui-même n’est pas positionné dans la page. Or, ce que je comprends ici, c’est que le transform inline est une propriété SVG qui applique la translation par rapport à l’élément lui-même, ce n’est pas un transform de mise-en-page (CSS) lié au conteneur, à un parent ou au viewport.

Exploration d’une signature animée et problèmes de dessin

1. Signature faite au crayon sur une tablette

• On obtient un PNG qu’il faut vectoriser pour obtenir un dessin vectoriel.
• Le path devient double pour chaque lettre au lieu d’être un seul trait.
• Or, on sait que pour animer et simuler une écriture, on doit animer le trait (stroke-dashoffset), pas le fill.

2. Animer le remplissage?

• À partir du même dessin SVG (même path), pour animer le remplissage (fill), ce n’est pas par CSS mais bien avec des propriétés de <animate>, propre au SVG.
• Au lieu de mettre une couleur au fill, on utilise le linearGradient et on peut animer le remplissage, ici de gauche à droite.
• Il semble que ce svg ne fonctionne pas toujours avec les navigateurs à l’exception de Firefox. À investiguer, un jour!

  <defs>
    <linearGradient id="gauche-a-droite-1-170224">
      <stop offset="0" stop-color="#00a98c">
        <animate attributeName="offset" from="0" to="1" dur="3s" repeatCount="indefinite" />
      </stop>
      <stop offset=" 0" stop-color="#b4eae1">
        <animate attributeName="offset" from="0" to="1" dur="3s"/>
      </stop>
    </linearGradient>
  </defs>

  <path fill="url(#gauche-a-droite-1-170224)"

3. Visualiser le problème en apprenant à animer un cercle sur le path de la signature avec <animateMotion>

  <circle r="5" fill="red">
    <animateMotion dur="30s" repeatCount="indefinite"
      path="M115.9 241.4c3.9-15.8 7.7-31.6 11.8-47.3 [...]

• Pour animer sur un path, il faut utiliser <animateMotion> sur l’objet à animer.
• Une des propriétés de <animateMotion> est <path>, on remet alors le code du path SVG, ici celui de la signature.
• J’ai tenté d’utiliser un lien interne, au lieu de recopier le code, tel path d="url(#ID)", et celà n’a pas fonctionné.

4. Nouvelle signature faite au crayon, un trait simple, dans Illustrator

• Look enfantin, aurait besoin que ce soit fait avec un crayon/tablette mais pour les besoins de l’exercice, j’ai simplement tracé par dessus ma signature précédente.
• Le code a un seul path mais les lettres étant détachées, on remarque que l’effet d’écriture n’y est pas du tout.
• Donc, l’animation ressemble à la première, sans faire le tour des lettres, mais l’effet de tout s’écrire en même temps c’est dû aux lettres détachées mais comprises dans un seul path au niveau du code.
• Pour résoudre le problème, je comprends qu’il y a deux possibilités au niveau du dessin : un seul trait continue, ou plusieurs traits mais chacun bien encapsulé dans sa balise <path>, avec donc en plus une animation par path.

Au niveau d’Illustrator, j’en conclus qu’un calque = un path. Bien logique! Mais dans le cas d’une écriture ce n’est pas si simple à contrôler.

5. Dessin au crayon dans Illustrator, 3 calques, 3 paths & 3 animations dont 2 avec délais

J’ai opté pour une signature toute en lettres attachées, afin de vérifier ma conclusion. Cela fonctionne en effet.

Plus de traits, de remplissages, d’animations et de problèmes de design

• Le design est important de même que de savoir ce que l’on veut animer exactement !
• Par exemple la loupe ci-bas. À la fin de l’animation, pour ne conserver que la loupe sans les petits cercles, il faudrait prévoir deux animations différentes car ils sont tous faits par remplissage (propriété fill).
• Or, si cela avait été prévu en tant que design, et design d’animation, j’aurais fait les cercles avec un trait (propriété stroke), sans remplissage, comme c’est le cas dans le dernier exemple.
• Ainsi, une seule animation, une classe attribuée au groupe (<g>), fonctionne, la même animation pour toutes les loupes de cette page en fait.
• En animant les propriétés CSS stroke, stroke-width, stroke-dashoffset,  stroke-dasharray et fill, il est possible d’arriver à un tel résultat rapidement lorsque la conception est bien faite et qu’on choisit une seule itération et un animation-fill-mode sur forwards.

Un mauvais design de loupe pour une animation avec une seule itération

Une loupe mieux conçue vectoriellement pour une seule animation dans le code

Morphing sans animation, url interne, les balises g et foreignObject

Tous les exemples sur cette page sont sans animation, sans JS au niveau de la transformation de la forme, ils ne contiennent donc qu’une transition CSS entre deux propriétés d: path("").

J’ai été ravie de voir ce truc sur css-tricks dans l’articles sur les propriétés et j’ai voulu l’essayer et voir comment il pourrait fonctionner dans diverses situations.

:hover pour souris

Pour que le morphing fonctionne, les deux formes doivent avoir le même nombres de points. Dans cet autre article sur css-tricks, on explique une autre technique, avec animation et JS, mais la partie pour les formes est bien expliquée.

Si les deux formes n’ont pas le même nombre de points, JavaScript devrait pouvoir le faire car j’ai vu que c’est aussi faisable avec la librairie d’animations GSAP.

Tenir la position du morphing avec onClick

Le onClick serait très intéressant pour des icônes réutisables, comprenant leur 2 états à même un seul SVG. C’est une chose que je compte exploré. Mais attention à la règle du nombre de points, ou trouver une solution JS!

Faire apparaître un <text> et des <circle> avec onClick

Je me suis mise à penser aux cartes de fêtes virtuelles et au annonces et bannières. Oui c'est bien faisable à même un seul SVG!

Du HTML dans un SVG avec <foreignObject>

Un <foreignObject> est un élément SVG qui permet d'intégrer du contenu HTML dans un document SVG. Cela permet d'inclure des éléments HTML tels que du texte, des formulaires, des images, etc.. L'utilisation de <foreignObject> permet de combiner les fonctionnalités de SVG et HTML dans un même document. En savoir plus : MDN

Une case à cocher dans un SVG !

J'ai voulu essayer une case à cocher pour vérifier l'ampleur des possibilités avec <foreignObject>. Cela fonctionne mais pour récupérer ensuite le label, et atteindre le path à l'extérieur du <foreignObject>, je n'y suis pas arrivée. À ce moment là, il faudrait mettre le SVG à atteindre à l'intérieur même du HTML, donc : <svg>, <foreignObject>, HTML, <svg></svg>, </foreignObject>, </svg>.

Étant donné que je ne voulais pas m'attarder sur cette curiosité, je n'ai pas poussé plus loin mais j'ai su ce que je voulais savoir : les SVG, c'est presque infini côté possiblilités!

Extrait du code pour visualiser la transition CSS

<!--Les chemins SVG qui se transforment l'un en l'autre doivent avoir les mêmes
commandes et le même nombre de points, sinon la transformation ne fonctionnera pas.-->
<style type="text/css">
    .morphing-path path {
	d: path("M150, 10 L40, 200 L260, 200 L260, 200Z");
	fill: url(#SVGID_1_);
	transition: all 0.35s ease;
	cursor: pointer;
     }
    .morphing-path path:hover {
	d: path("M220, 10 L40, 10 L40, 220 L220, 220Z");
	fill: url(#SVGID_2_);
     }
</style>

<!-- On attribue la classe à un groupe et on ne fait
     que déclarer la balise <path />  -->
    <g class="morphing-path">
	<path />
    </g>
</svg>
